【TRIO-Basic从入门到精通教程十】UDP通讯实现网络串口化测试与应用_udp和串口通信

作者：Gmotion 发布时间：2017-11-10 更新时间：2023-12-30 点击数：

亲爱的朋友们，我们又见面了！在工业控制场合中，有时候需要给第三方各种硬件或电脑快速实时发送数据，在不清楚是否已成功建立连接情况下稳定播报数据，大家第一时间是否想到使用串口。

在不建立串口网络环境下，我们还有一个很好的选择，那就是UDP通讯。

我们来看下UDP通讯百科描述：

//============================================================================

UDP 是User Datagram Protocol的简称，中文名是用户数据报协议，是 OSI（Open System Interconnection，开放式系统互联) 参考模型中一种无连接的传输层协议，提供面向事务的简单不可靠信息传送服务，IETF RFC 768是UDP的正式规范。UDP在IP报文的协议号是17。 UDP协议全称是用户数据报协议 [1] ，在网络中它与 TCP协议一样用于处理数据包，是一种无连接的协议。在 OSI模型中，在第四层—— 传输层，处于IP协议的上一层。UDP有不提供数据包分组、组装和不能对数据包进行排序的缺点，也就是说，当报文发送之后，是无法得知其是否安全完整到达的。UDP用来支持那些需要在计算机之间传输数据的网络应用。包括网络视频会议系统在内的众多的客户/服务器模式的网络应用都需要使用UDP协议。UDP协议从问世至今已经被使用了很多年，虽然其最初的光彩已经被一些类似协议所掩盖，但是即使是在今天UDP仍然不失为一项非常实用和可行的网络传输层协议。与所熟知的TCP（传输控制协议)协议一样，UDP协议直接位于IP（网际协议)协议的顶层。根据OSI（开放系统互连)参考模型，UDP和TCP都属于传输层协议。UDP协议的主要作用是将网络数据流量压缩成数据包的形式。一个典型的数据包就是一个二进制数据的传输单位。每一个数据包的前8个字节用来包含报头信息，剩余字节则用来包含具体的传输数据。

//============================================================================

UDP在IT领域有些缺点，大数据分割发送不能保证顺序，但在我们工业控制领域，足够满足要求。

废话少说，我们先来上控制器发送代码。

CLOSE#20
WA(100)
OPEN#20 AS "dgram:192.168.0.10(8080)" FOR READ_WRITE
WA(50)
DIM send_timept,cal_timept,cal_allnum AS INTEGER
DIM str_array AS STRING(20)
str_array="XG"
str_array=str_array+"000000"
str_array=str_array+CHR(13)+CHR(10)
PRINT #0,str_array
cal_allnum=0

TICKS=0
cal_timept=TICKS
send_timept=20


WHILE TRUE

    WAIT UNTIL cal_timept-TICKS >=send_timept
    cal_timept=cal_timept-send_timept
    cal_allnum=cal_allnum+1
    str_array="XG"
    str_array=str_array+STR(cal_allnum,0,6)
'    str_array=str_array+"000000"
    str_array=str_array+CHR(13)+CHR(10)
'    PRINT #0,str_array
    PRINT #20,str_array
WEND


CLOSE#20

上面代码解析：

OPEN#20 AS "dgram:192.168.0.10(8080)" FOR READ_WRITE

打开控制器20端口，数据包UDP广播至192.168.0.10 8080端口

WAIT UNTIL cal_timept-TICKS >=send_timept

用于阻塞计时，定时发送数据包，定时时间20ms发送一次

//==============================================================================================================================

第三方接收是我的电脑

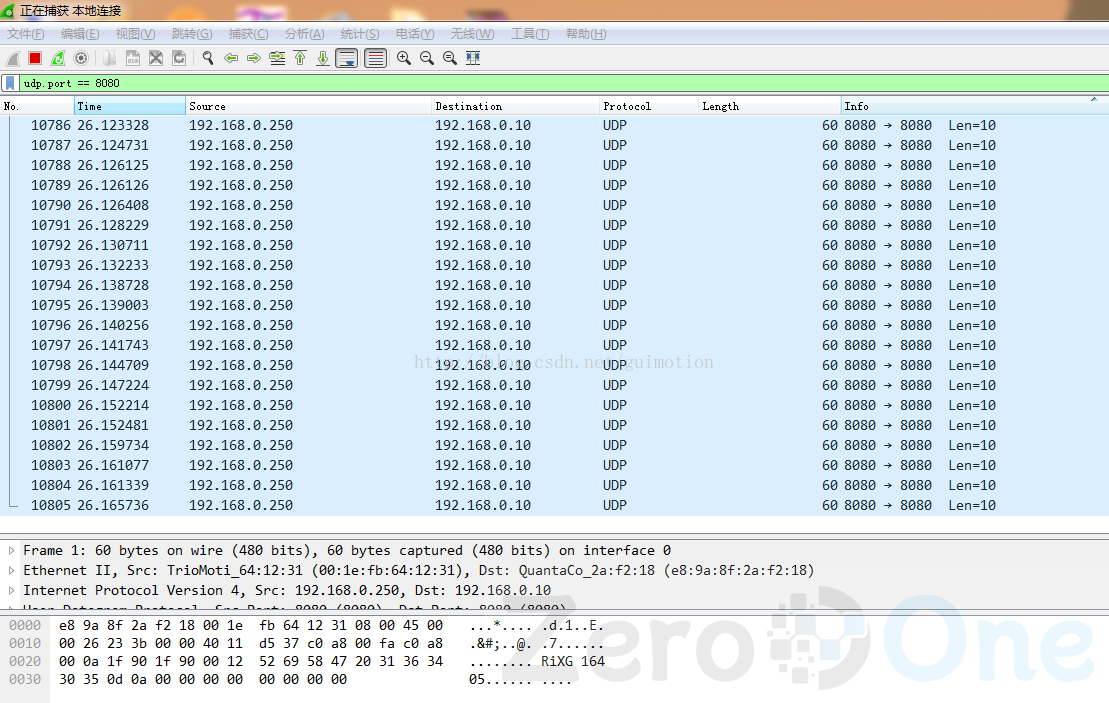

为方便接收调试和测试，数据包是否成功，电脑安装一个装包软件。下载和安装过程，这里就不做详细的介绍

Wireshark-win32-2.0.5.exe

我们已经实时收到来自控制数据包，收包时间稳定不丢包

//==============================================================================================================================

讲到这里，我们的任务还没有结束，我们还需要上位机编程的方式进行收包，这样数据才能准确拿出来使用。

上位机编程环境：Microsoft Visual Studio 2010

上位机抓包软件：WinPcap_4_1_3.exe

上位机抓包库：WpdPack_4_1_2.zip

软件下载安装这块飘过，我们进入重点：

代码编程

//=================================================================
//测试标题：UDP测试
//测试时间：2017-11-10
//测试人  ：桂志微
//公司	  ：上海摩习恩自动化工程有限公司
//=================================================================
#include "pcap.h"

//IP地址
typedef struct ip_address{
	u_char byte1;
	u_char byte2;
	u_char byte3;
	u_char byte4;
}ip_address;			//4字节

//IPV4帧头结构
typedef struct ip_header{
	u_char	ver_ihl;		// 版本信息4BIT 信息长度4BIT	1字节
	u_char	tos;			// 服务类型						1字节
	u_short tlen;			// 总长度						2字节
	u_short identification; // 数据包标识					2字节
	u_short flags_fo;		// 标记3BIT 帧偏移13BIT			2字节
	u_char	ttl;			// 活动时间						1字节
	u_char	proto;			// 协议类型						1字节
	u_short crc;			// 校验							2字节
	ip_address	saddr;		// 源IP地址						4字节
	ip_address	daddr;		// 目标地址						4字节
	u_int	op_pad;			// 填充选项						4字节
}ip_header;													//24字节

//UDP帧头
typedef struct udp_header{
	u_short sport;			// 源端口			2字节
	u_short dport;			// 目标端口			2字节
	u_short len;			// 数据帧长度		2字节
	u_short crc;			// 校验				2字节
}udp_header;									//8字节

//响应数据包句柄
void packet_handler(u_char *param, const struct pcap_pkthdr *header, const u_char *pkt_data);


int main()
{
	//网卡驱动
	pcap_if_t *alldevs;
	pcap_if_t *d;

	int inum;
	int i=0;

	pcap_t *adhandle;

	char errbuf[PCAP_ERRBUF_SIZE];
	u_int netmask;
	char packet_filter[] = "ip and udp";
	struct bpf_program fcode;

	//获取所有网卡驱动链表
	if (pcap_findalldevs_ex(PCAP_SRC_IF_STRING, NULL, &alldevs, errbuf) == -1)
	{
		fprintf(stderr,"Error in pcap_findalldevs: %sn", errbuf);
		exit(1);
	}

	//打印所有网卡驱动链表
	for(d=alldevs; d; d=d->next)
	{
		printf("%d. %s", ++i, d->name);
		if (d->description)
			printf(" (%s)n", d->description);
		else
			printf(" (No description available)n");
	}

	if(i==0)
	{
		printf("nNo interfaces found! Make sure WinPcap is installed.n");
		return -1;
	}

	//选择驱动网卡
	printf("Enter the interface number (1-%d):",i);
	scanf_s("%d", &inum);

	if(inum < 1 || inum > i)
	{
		printf("nInterface number out of range.n");
		/* Free the device list */
		pcap_freealldevs(alldevs);
		return -1;
	}

	//定位选择网卡驱动
	for(d=alldevs, i=0; i< inum-1 ;d=d->next, i++);

	//打开网卡驱动
	if ( (adhandle= pcap_open(d->name,							// 驱动名称
							 65536,								// 捕获数据包
																// 存放数据包长度65536
							 PCAP_OPENFLAG_PROMISCUOUS,			// 混合模式
							 1000,								// 读取超时
							 NULL,								// 远程身份验证
							 errbuf								// 错误缓冲
							 ) ) == NULL)
	{
		fprintf(stderr,"nUnable to open the adapter. %s is not supported by WinPcapn");
		//释放驱动链表
		pcap_freealldevs(alldevs);
		return -1;
	}

	//链路层检查,只支持以太网链路层
	if(pcap_datalink(adhandle) != DLT_EN10MB)
	{
		fprintf(stderr,"nThis program works only on Ethernet networks.n");
		//释放驱动链表
		pcap_freealldevs(alldevs);
		return -1;
	}

	if(d->addresses != NULL)
		//获取接口首地址掩码
		netmask=((struct sockaddr_in *)(d->addresses->netmask))->sin_addr.S_un.S_addr;
	else
		//如果接口没有地址&#xff0c;我们提供C类网络掩码
		netmask=0xffffff;


	//编译过滤器
	if (pcap_compile(adhandle, &fcode, packet_filter, 1, netmask)<0 )
	{
		fprintf(stderr,"nUnable to compile the packet filter. Check th，.n");
		//释放驱动链表
		pcap_freealldevs(alldevs);
		return -1;
	}

	//设置过滤器
	if (pcap_setfilter(adhandle, &fcode)description);

	//释放驱动链表
	pcap_freealldevs(alldevs);

	//启动循环捕获
	pcap_loop(adhandle, 0, packet_handler, NULL);

	return 0;
}

//响应数据包句柄-每个数据包进行回调
void packet_handler(u_char *param, const struct pcap_pkthdr *header, const u_char *pkt_data)
{
	struct tm ltime;
	char timestr[16];
	char Bmark[20];
	ip_header *ih;
	udp_header *uh;
	u_int ip_len;
	u_short sport,dport;
	time_t local_tv_sec;
	int indexP=0;

	//将时间戳转换为可读格式
	local_tv_sec = header->ts.tv_sec;
	localtime_s(<ime, &local_tv_sec);
	strftime( timestr, sizeof timestr, "%H:%M:%S", ts.tv_usec, header->len);

	//pkt_data数据帧
	//定位以太网IP帧位置
	ih = (ip_header *) (pkt_data +14);

	//定位UDP数据帧位置
	ip_len = (ih->ver_ihl & 0xf) * 4;
	uh = (udp_header *) ((u_char*)ih + ip_len);

	//从网络字节顺序转换为主机字节顺序
	sport = ntohs( uh->sport );
	dport = ntohs( uh->dport );
	//定位UDP数据帧
	Bmark[0]=*((u_char*)uh + 8+0);
	Bmark[1]=*((u_char*)uh + 8+1);
	if(Bmark[0]=='X' && Bmark[1]=='G')
	{
		for(indexP=0;indexP%d.%d.%d.%d.%d&#xff1a;%sn",
			ih->saddr.byte1,
			ih->saddr.byte2,
			ih->saddr.byte3,
			ih->saddr.byte4,
			sport,
			ih->daddr.byte1,
			ih->daddr.byte2,
			ih->daddr.byte3,
			ih->daddr.byte4,
			dport,
			Bmark);
	}

}

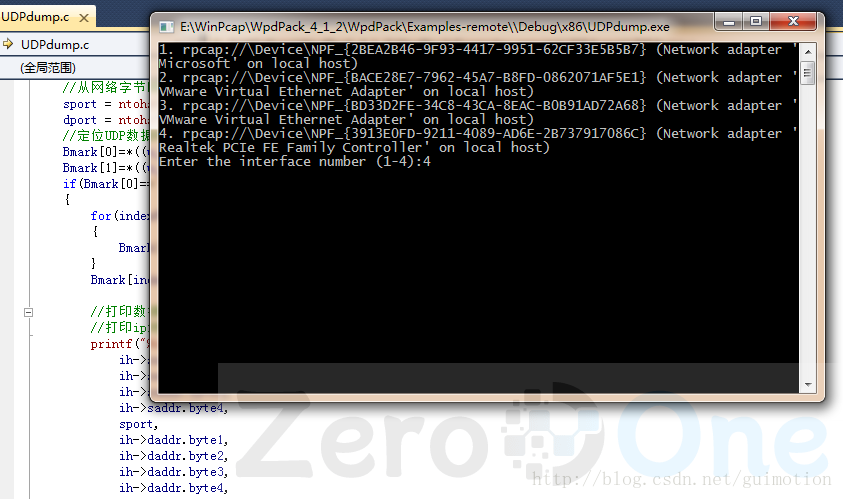

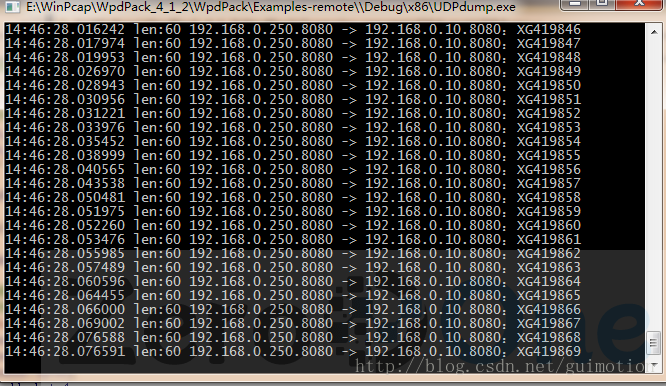

//运行软件，首先选择网卡
